金鱗羽線材邀您了解雙絞線的分類

閱覽次數：3743 次

按屏蔽性劃分，雙絞線可分為非屏蔽雙絞線（UTP：Unshilded Twisted Pair）和屏蔽雙絞線（STP：Shielded Twisted Pair）：

根據屏蔽方式的不同，屏蔽雙絞線又分為兩類，即STP（Shielded Twicted-Pair）和FTP（Foil Twisted-Pair）。STP是指屏蔽層采用編織網的屏蔽雙絞線，而FTP則是屏蔽層采用鋁箔的屏蔽雙絞線。需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。

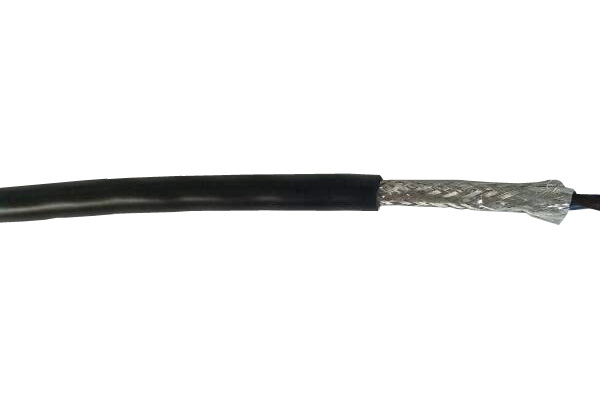

屏蔽雙絞線電纜的外層由鋁箔或編織包裹，以減小幅射，但并不能完全消除輻射。屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜，它必須配有支持屏蔽功能的特殊連結器和相應的安裝技術。但它有較高的傳輸速率，100米內可達到155Mbps。

二、非屏蔽雙絞線

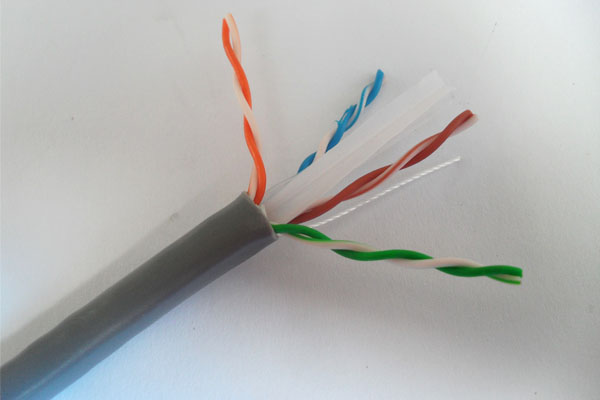

　　非屏蔽雙絞線電纜是由多對雙絞線和一個塑料外皮構成。國際電氣工業協會為雙絞線電纜定義了五種不同的質量級別。

　　計算機網絡中常使用的是第三類和第五類以及超五類以及目前的六類非屏蔽雙絞線電纜。第三類雙絞線適用于大部分計算機局域網絡，而第五、六類雙絞線利用增加纏繞密度、高質量絕像材料，極大地改善了傳輸介質的性質。

　按電氣性能劃分的話，雙絞線可以分為：1類、2類、3類、4類、5類、超5類、6類、超6類、7類共9種雙絞線類型。類型數字越大，版本越新、技術越先進、帶寬也越寬，當然價格也越貴。這些不同類型的雙絞線標注方法是這樣規定的：如果是標準類型則按"catx"方式標注，如常用的5類線，則在線的外包皮上標注為"cat5"，注意字母通常是小寫，而不是大寫。而如果是改進版，就按"xe"進行標注，如超5類線就標注為"5e"，同樣字母是小寫，而不是大寫。

　　雙絞線技術標準都是由美國通信工業協會（TIA）制定的，其標準是EIA/TIA-568B，具體如下：

1類（Category 1）線：它是ANSI/EIA/TIA-568A標準中最原始的非屏蔽雙絞銅線電纜，但它開發之初的目的不是用于計算機網絡數據通信的，而是用于電話語音通信的。

2類（Category 2）線：它是ANSI/EIA/TIA-568A和ISO 2類/A級標準中第一個可用于計算機網絡數據傳輸?shù)姆瞧帘坞p絞線電纜，傳輸頻率為1MHz，傳輸速率達4Mb/s，主要用于舊的令牌網。

　　3類（Category3）線：它是ANSI/EIA/TIA-568A和ISO 3類/B級標準中專用于l0BASE-T以太網絡的非屏蔽雙絞線電纜，傳輸頻率為16MHz，傳輸速率可達l0Mb/s。

4類（Category 4）線：它是ANSI/EIA/TIA-568A和ISO 4類/C級標準中用于令牌環網絡的非屏蔽雙絞線電纜，傳輸頻率為20MHz，傳輸速率達16Mb/s。主要用于基于令牌的局域網和10BASE-T/100BASE-T。

5類（Category 5）線：它是ANSI/EIA/TIA-568A和ISO 5類/D級標準中用于運行CDDI（CDDI是基于雙絞銅線的FDDI網絡）和快速以太網的非屏蔽雙絞線電纜，傳輸頻率為100MHz，傳輸速率達l00Mb/s。

　　超5類（Category excess 5）線：它是ANSI/EIA/TIA-568B.1和ISO 5類/D級標準中用于運行快速以太網的非屏蔽雙絞線電纜，傳輸頻率也為100MHz，傳輸速率也可達到100Mb/s。與5類線纜相比，超5類在近端串擾、串擾總和、衰減和信噪比四個主要指標上都有較大的改進。

6類（Category 6）線：它是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，它主要應用于百兆位快速以太網和千兆位以太網中。因為它的傳輸頻率可達200～250MHz，是超5類線帶寬的2倍，最大速率可達到1000Mb/s，滿足千兆位以太網需求。

超6類（Category excess 6）線：它是6類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆網絡中。在傳輸頻率方面與6類線一樣，也是200～250MHz，最大傳輸速率也可達到1 000Mb/s，只是在串擾、衰減和信噪比等方面有較大改善。

7類（Category 7）線：它是ISO 7類/F級標準中最新的一種雙絞線，主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，所以它的傳輸頻率至少可達500MHz，又是6類線和超6類線的2倍以上，傳輸速率可達10Gb/s。
